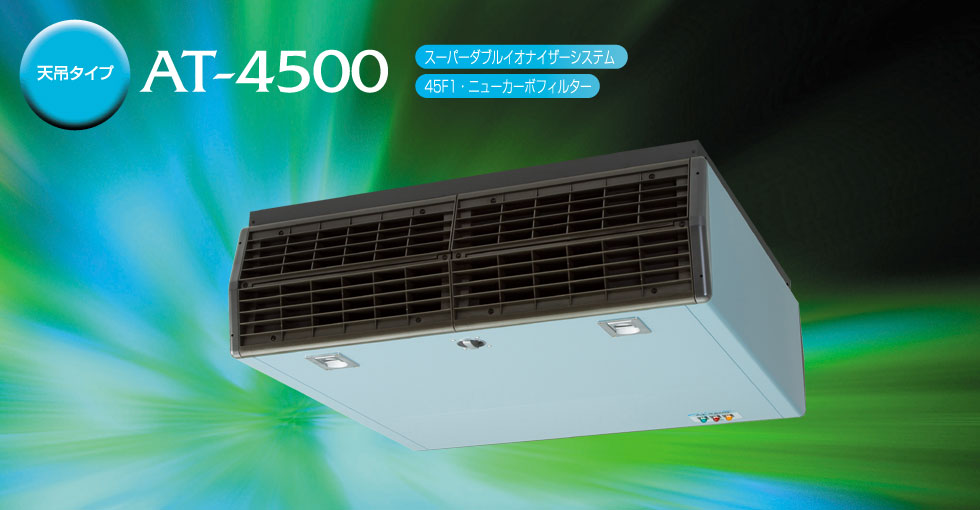

天吊タイプ AT-4500

大風量!高集じん率!パワフル脱臭!さらに清浄機能をアップ。

さらに清浄機能をアップした新型スリム軽量ボディ
先進のテクノロジーで処理風量・集じん有効面積・脱臭機能の各機能キャパシティをこのクラス最大に改善向上。さらに新開発の軽量ボディで、本体重量の軽量化を実現。また、新設計で防塵性を一段と高めた全閉型モーターを採用、低騒音型・大型シロッコファンとともに処理能力を強力にバックアップ。

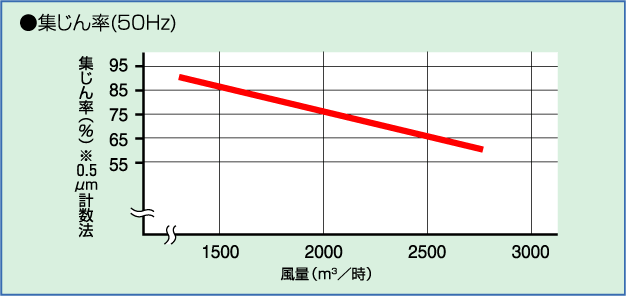

集じん率グラフ

安全性・効率性・耐久性を探求したメンテナンス機構
フロントパネル中央部のセイフティダイヤルと本体内部のインターロックスイッチの連動による残留電荷放出機能を採用した安全設計。フロントパネルの開閉はラッチロック方式を装備。ラッチハンドルを下方に引くことでロック解除、ガス圧でゆっくり開くリニアダンパーシステム。この方式の採用により、メンテナンス時等の作業効率も大幅に向上。

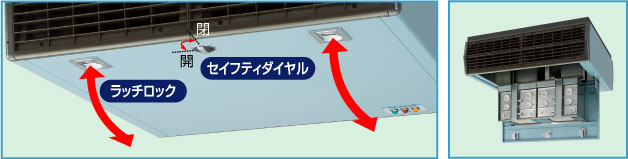

フロントパネル開閉説明写真

洗浄時期を知らせる洗浄ランプ新設で表示・警報機能を充実
運転ランプ(緑)と警報・点検ランプ(赤)に加え、洗浄時期タイマーランプ(橙)を装備した表示パネル。赤色ランプが点灯した場合、本体内部で発生している諸状況が異常かどうか、また正常に復帰可能かどうかを自己診断する警報システムを採用。異常が解除されないと判断した場合、120分後には高圧を遮断し、モーターも自動停止させます。同時に赤色ランプが点滅に変わり異常を知らせ、点検を促します。洗浄時期ランプ(橙)は設定した時間(100時間ごとの5段階で設定可能)に点灯して正常な清浄運転のためのユニット洗浄時期を知らせます。

表示パネル写真

警報システム作動の原因 汚れの詰まり過ぎ・異物侵入・イオン化線の断線・集じん極板変形・碍子汚れ損傷結露・ユニット洗浄後乾燥が不完全な場合

下記の機能・性能の詳細はこちら

強力脱臭に対応、高性能・新活性炭素繊維フィルター[45F1・ニューカーボ]

吹き出し口側に新発想の風向き可変ルーバー採用

結露等の水分対策強化、RoHS指令対応部品の採用

CTR-9t

標準仕様

AT-4500標準仕様

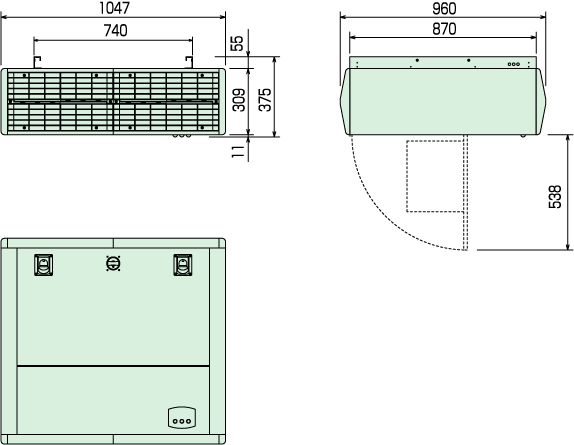

外形寸法図


 AT-4500外形寸法図
