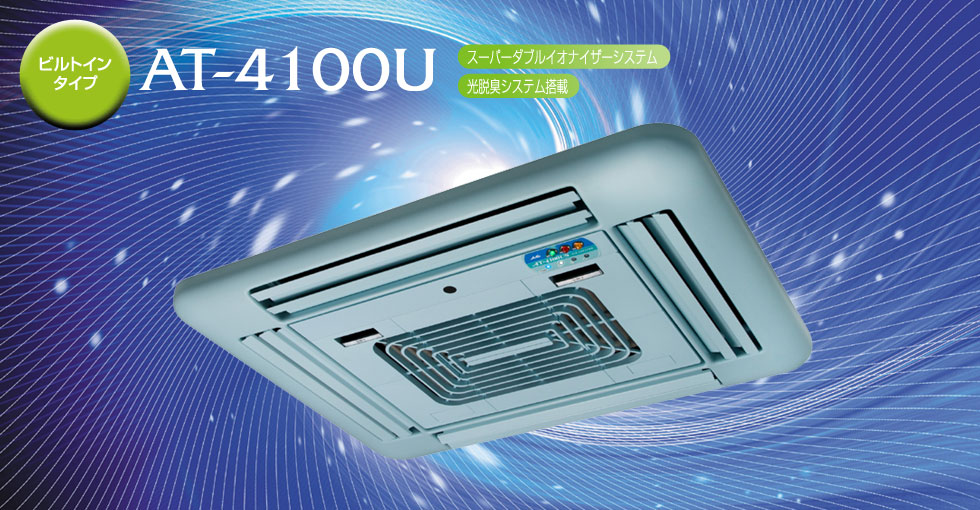

ビルトインタイプ AT4100U

ハイスペック清浄機能と充実のメンテナンス機構を搭載!
◆防錆対応仕様[Zタイプ] オプション:ユニット部分を除く本体内部にSUS430ステンレスを採用(使用比率:約90%)
各種清浄機能をスペックアップ、待望の最新鋭機
独創の清浄テクノロジーの結集により、処理風量・集じん有効面積等の各機能キャパシティを一段と改善向上。さらに弱・中・強の各風量でほぼ90%以上の高集じん率を確保。冷陰極菌灯光触媒励起方式の採用で一段と脱臭性能を強化。また防塵性を高めた全閉型モーター&静音型クロスフローファン4基採用で薄型の下方吸込み4方向吹出しのビルトインタイプ機です。

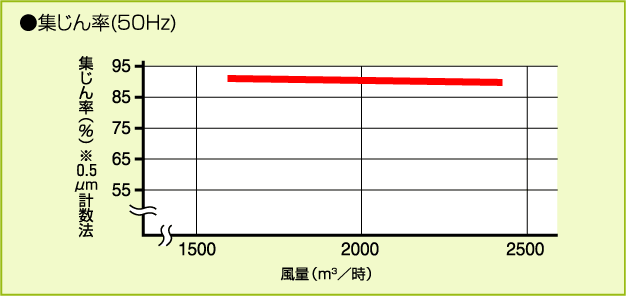

集じん率のグラフ

安全・効率・耐久性を実現したメンテナンス機構
メンテナンス時等のシステム収納部の引下げは、フロントパネルのラッチに手を掛け、少し押上げることでロックが解除、後は定荷重バネの働きにより少しの力でゆっくりとスムーズに引下げることができ、手元でユニット類の出し入れができます。この方式の採用でメンテナンス等が容易に行え作業効率アップ。またメンテナンスラッチとインターロックスイッチの連動によって高圧を遮断し、放電バーと高圧接点の接触により残留電荷を放出する安全設計。

定荷重バネ
引出しても、押戻しても、またそのストロークが長くても、常に一定の力で往復するスプリング部材です。6,000回もの耐久テストをクリアした、長寿命・安心設計です。
フロントパネル定荷重バネの説明写真

すべての操作を無線コントロール
コントローラは赤外線無線方式を採用。受信素子の仕様は、直線到達距離で6m、水平方向半値角45°、垂直方向半値角35°となっています。(メーカー指定の外光条件の場合)

表示パネルの説明写真

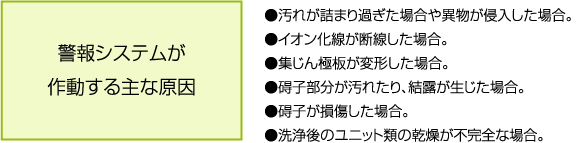

警報システム作動の原因 汚れの詰まり過ぎ・異物侵入・イオン化線の断線・集じん極板変形・碍子汚れ損傷結露・ユニット洗浄後乾燥が不完全な場合

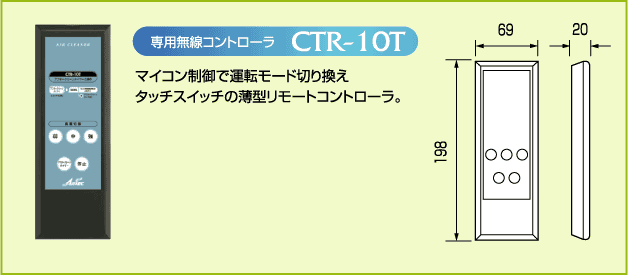

専用無線コントローラ CTR-10Tの写真と寸法図

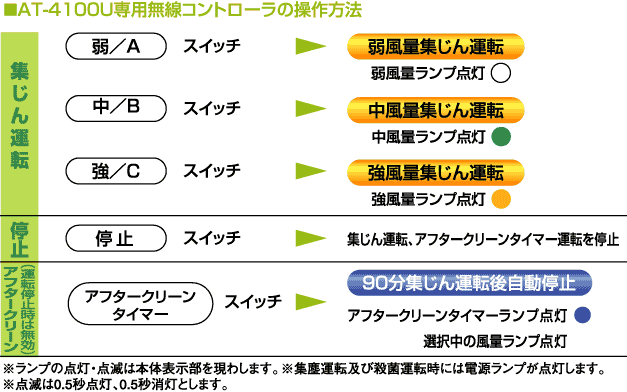

AT-4100U専用無線コントローラの操作方法

下記の機能・性能の詳細はこちら

強力脱臭に対応、高性能・新活性炭素繊維フィルター[45F1・ニューカーボ]

結露等の水分対策強化、RoHS指令対応部品の採用

マイナスイオン発生装置を新搭載

4方向吹出し口には新タイプのダブルルーバーを採用



標準仕様

◆防錆対応仕様[Zタイプ] オプション:ユニット部分を除く本体内部にSUS430ステンレスを採用(使用比率:約90%)

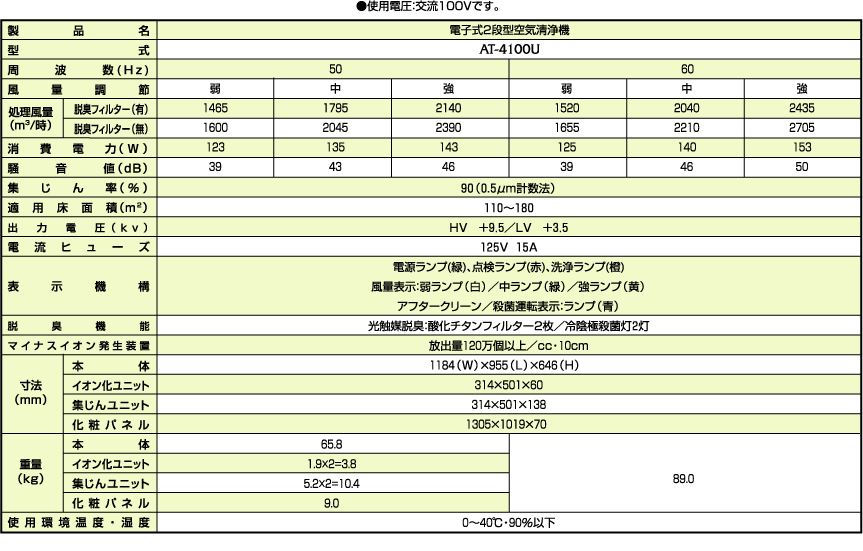

AT-4100U標準仕様

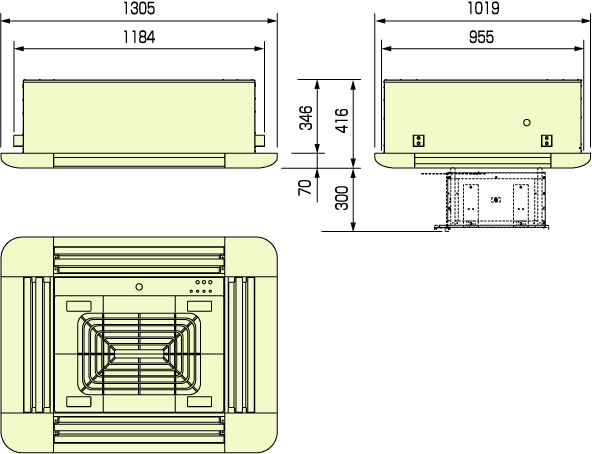

外形寸法図


 AT-4100U外形寸法図
