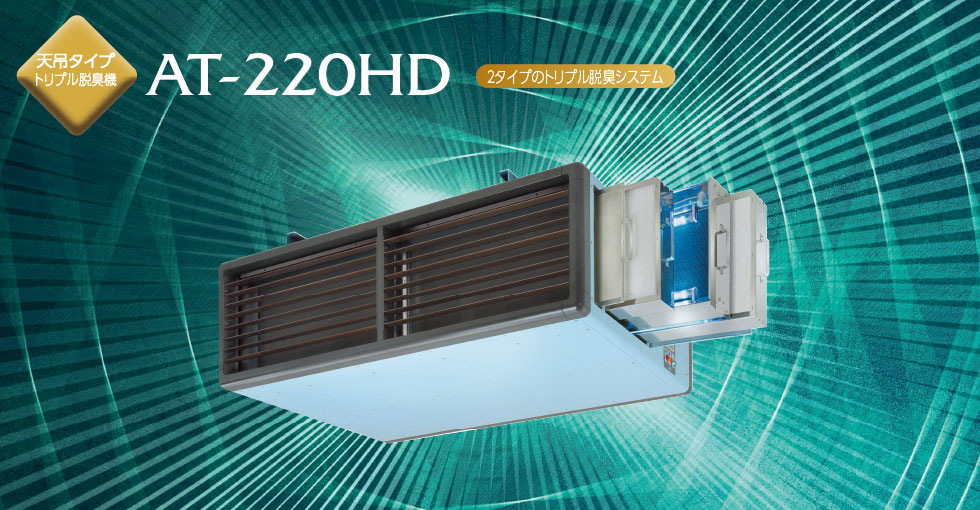

天吊タイプ トリプル脱臭機 AT-220HD 2タイプのトリプル脱臭システム

*対象臭気成分・設定除去率等で機種選定いただけます。

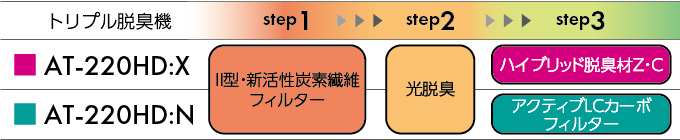

トリプル脱臭機2機種 AT-220HD:X「II型・新活性炭素繊維フィルター」「光脱臭」「ハイブリッド脱臭材Z・C」のトリプル脱臭 AT-220HD:N 「II型・新活性炭素繊維フィルター」「光脱臭」「アクティブLCカーボフィルター」のトリプル脱臭

トリプル脱臭機の処理プロセス

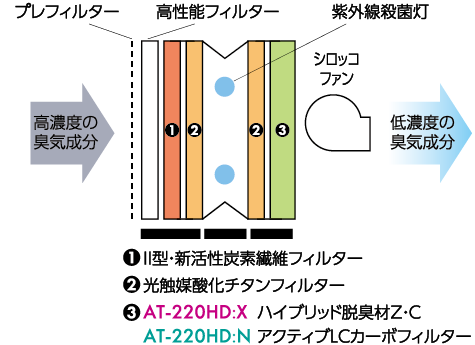

処理プロセス図
高性能フィルターで除じん対策
吸入した高濃度の臭気成分を含む汚染空気の粉じんは高性能フィルターで90%以上除去。(JIS11種比色法)
高性能フィルターのメンテナンス及び交換
吸入する粉じんなどの汚れによりフィルターは劣化します。
定期的なメンテナンス及び交換が必要となります。

トリプル3段階脱臭

トリプル3段階脱臭 1番目 II型・新活性炭素繊維フィルターにより臭気成分を物理吸着・化学吸着

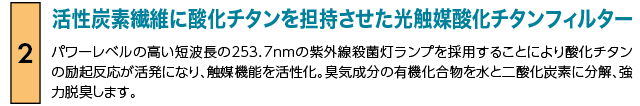

トリプル3段階脱臭 2番目 活性炭素繊維に酸化チタンを担持させた光触媒酸化チタンフィルター

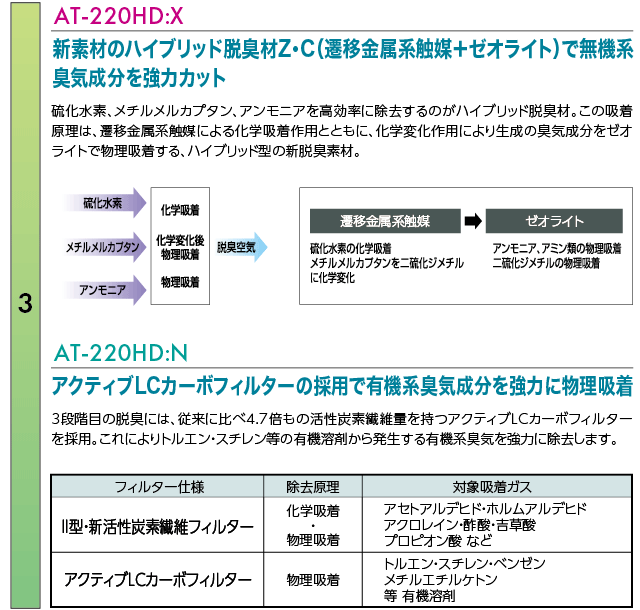

トリプル3段階脱臭 3番目 AT-220HD:X 新素材のハイブリッド脱臭材Z・C(遷移金属系触媒+ゼオライト)で無機系臭気成分を強力カット AT-220HD:N アクティブLCカーボフィルターの採用で有機系臭気成分を強力に物理吸着

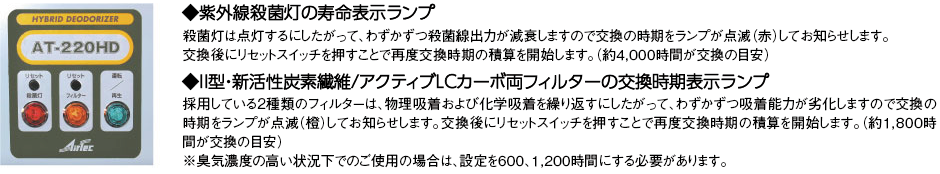

最適な性能を維持するための2つの交換時期表示ランプ

最適な性能を維持するための2つの交換時期表示ランプ

脱臭コントローラーの操作

コントローラーの脱臭運転風量切換スイッチを1回押すと、弱運転(弱ランプ点灯)を開始します。
さらにスイッチを押すごとに、中風運転(中ランプ点灯)→強風運転(強ランプ点灯)に切り換わります。4回以上運転スイッチを押すごとに弱風、中風、強風運転の切り換えを繰り返します。

光触媒酸化チタンフィルターの自己再生機能
自己再生とは 分子量の大きい高分子の有機溶剤(トルエン等)を高濃度で吸着させると活性炭素繊維は短時間で飽和状態になってしまいます。 また光触媒での分解スピードも遅くなります。そこで臭気成分を含んだ風を通過させない状態で紫外線を照射させ活性炭素繊維の物理吸着能力を回復させるための重要な機能です。

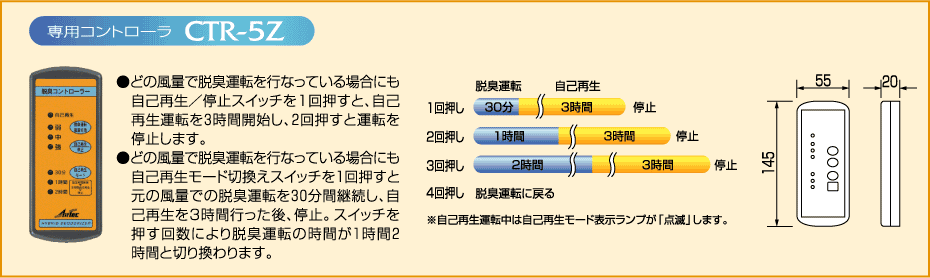

専用無線コントローラ CTR-5Zの写真 説明と寸法図

硫化水素、アンモニア等に強力な臭気除去性能を発揮
トリプル脱臭システムにより脱臭性能試験結果で、30分後の残存率は硫化水素は0.8%、トルエンは4.5%、アンモニアは3.4%、ホルムアルデヒドは5.3%を示し、一部のガス状物質を除き、ほとんどの臭気成分に対し優れた除去性能を実証しています。
脱臭性能試験結果:2.7立方メートルボックス法(0.64立方メートル毎分で処理)による脱臭試験での計測数値を記載

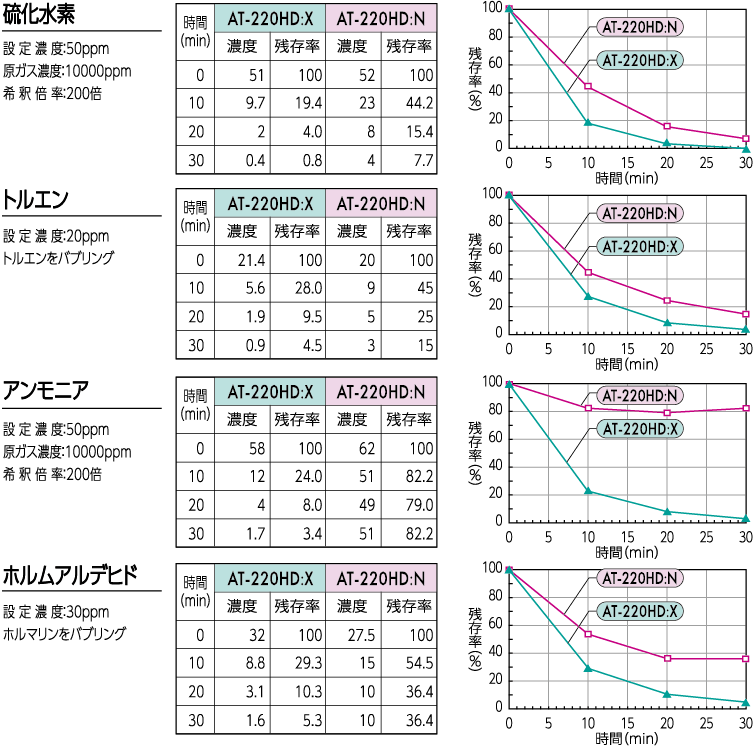

AT-220HD:XとAT-220HD:Nの比較 濃度と残存率の比較表と時間による残存率の比較折れ線グラフ
硫化水素 トルエン アンモニア ホルムアルデヒド

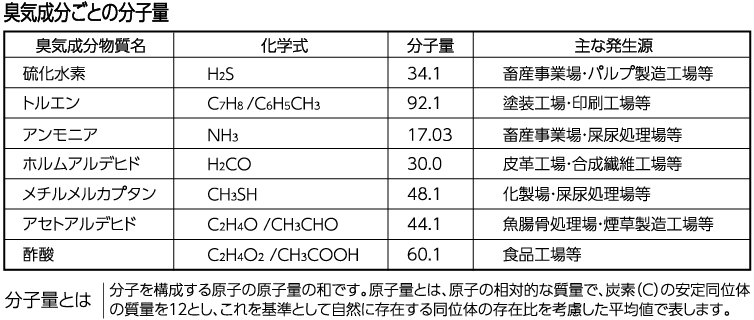

臭気成分ごとの分子量 表組

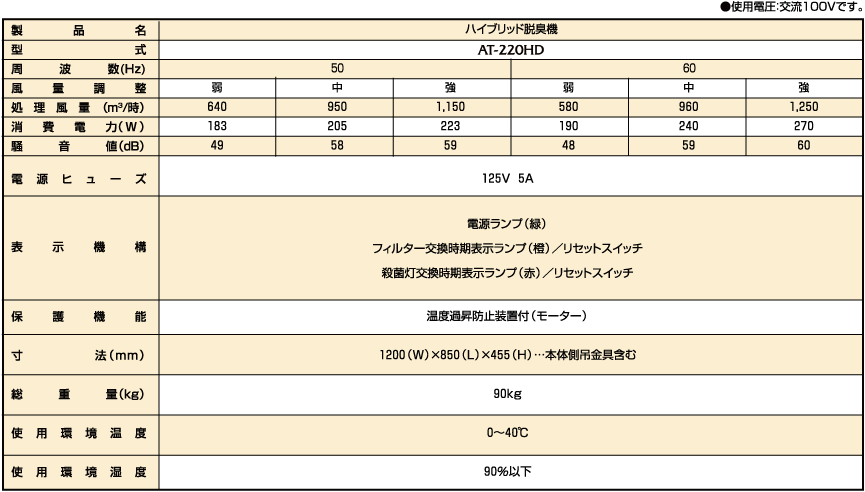

標準仕様

◆AT-220HD:X 「II型・新活性炭素繊維フィルター」「光脱臭」「ハイブリッド脱臭材Z・C」のトリプル脱臭
◆AT-220HD:N 「II型・新活性炭素繊維フィルター」「光脱臭」「アクティブLCカーボフィルター」のトリプル脱臭
ハイブリッド脱臭機 AT-220HD:X AT-220HD:N 共通仕様

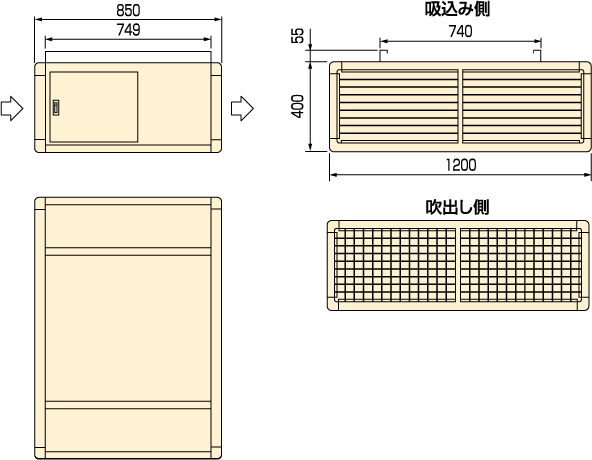

外形寸法図


 AT-220HD外形寸法図
